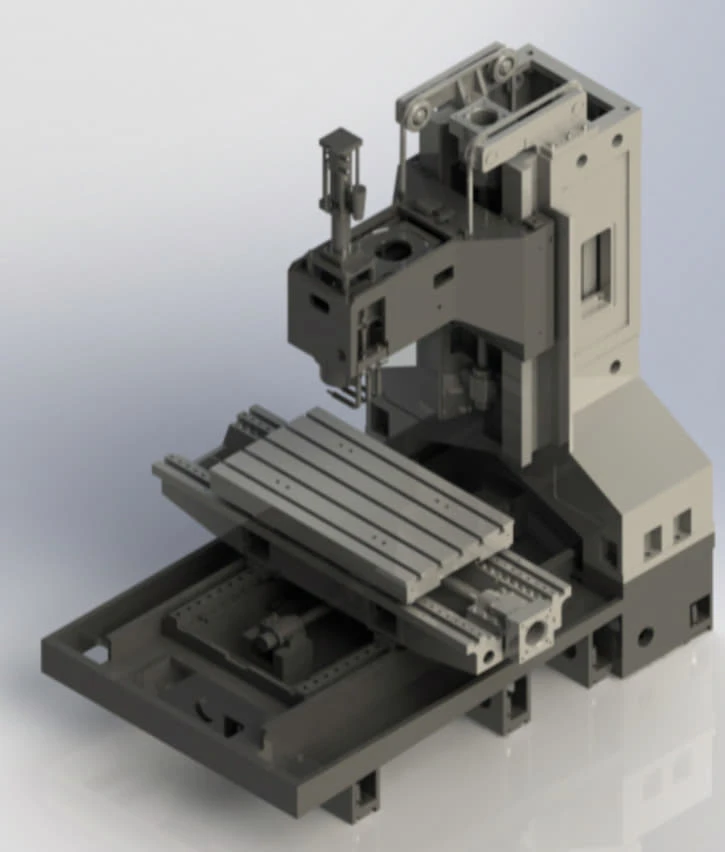

Gras a ekselan konsepsyon estrikti mekanik li yo ak konfigirasyon eleman kalite siperyè, Box way VMC ankadreman yo ofri avantaj inik nan koupe gwo -devwa, segondè-machinye presizyon ak operasyon ki estab.
Bwat way VMC ankadreman ki gen yon konsepsyon tradisyonèl pwouve, machin sa a bay gwo presizyon ak pèfòmans ki estab pou aplikasyon pou koupe gwo -devwa.
Li se lajman ki itilize nan manifakti mwazi ak pwosesis pati.
Li se lajman ki itilize nan fabrikasyon mwazi ak pwosesis pati kote kondisyon strik aplike ak konsiderasyon presizyon D ak frigidité. Avantaj pati mekanik yo soti nan seleksyon materyèl atansyon ak machin egzak nan chak eleman debaz.
Distribisyon segondè frigidité
Ankadreman yo te fè nan depoze GG30, ak anpil atansyon trete nan bòdi sab résine ak yon modèl an bwa.
Pi gwo-nivo pati debaz enpòte
• Vis boul: Vis boul enpòte soti nan mak entènasyonal ki renome tankou PMI ak THK yo itilize.
• BEARINGS: BEARINGS enpòte tèt-mak yo, tankou FAG, NSK ak NTN, yo itilize.
• Akoupleman: Enpòte kouple, tankou R + W, yo itilize.
• Booster silenn
Bwat gid presizyon: amelyore presizyon mouvman ak rezistans mete
X, Y ak Z twa-aks bwat gid fason ankadreman yo sibi yon pwosesis trempe ak fanm k'ap pile, yo kouvwi ak Turcite-B, ak Lè sa a, yo grate ak presizyon.
Enpòte gwo-koton presizyon
Ofri yon seleksyon nan file koton ak divès vitès wotasyon, tankou koton CTS, koton -kondwi senti ak koton kondwi dirèk-, pou satisfè diferan kondisyon D.
Pwoteksyon konplè ak wilaj
• Kouvèti pwoteksyon teleskopik: aks X, Y ak Z yo tout ekipe ak kouvèti pwoteksyon teleskopik asye pur soti nan mak tankou Keyarrow.
• Sistèm santral lubrification otomatik: machin lan ekipe ak yon sistèm lubrification otomatik santral.
Z-sistèm kontrekilib aks: asire estabilite machin vètikal
Aks Z-machin nan ekipe ak yon sistèm kontrekilib ki ka efektivman konpanse pwa Z-aks la tèt li, ansanm ak sa ki nan filet la ak zouti.
| Espesifikasyon | Inite | 1060 | 1060B | 1270 | 1380 | 1580 | 1890B |
| Kapasite | |||||||
| X vwayaje | mm | 1000 | 1000 | 1200 | 1300 | 1500 | 1800 |
| Y vwayaje | mm | 600 | 600 | 700 | 800 | 800 | 900 |
| Z vwayaj | mm | 600 | 600 | 600 | 700 | 700 | 800 |
| Sant koton nan Slideway Kolòn | mm | 600 | 655 | 785 | 850 | 810 | 950 |
| Spindle Nen nan Worktable | mm | 180-780 | 180-780 | 150-750 | 100-800 | 170-870 | 160-960 |
| Worktable | |||||||
| Gwosè tab la | mm | 600×1300 | 600×1300 | 700x1360 | 1400X800 | 1700X800 | 2000X900 |
| T-fant (NO.-Gwosè × Distans) | mm | 5-18×120 | 5-18×120 | 5-18×152.5 | 5-18×152.5 | 5-22×135 | 5-22×165 |
| Max. Chaj | kg | 800 | 800 | 1000 | 1200 | 1500 | 1600 |
| Spindle | |||||||
| Spindle Taper / Dia. | BT40/Φ150 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | |
| Max. Vitès | rpm | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Pouvwa motè koton Rekòmande | Kw | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 15/18.5 | 18.5/22 |
| Manje | |||||||
| X boul vis | mm/mm | 40/10 | 40/10 | 50/10 | 50/10 | 55/12 | 55/12 |
| Y boul vis | mm/mm | 40/10 | 40/10 | 50/10 | 50/10 | 55/12 | 55/12 |
| Z boul vis | mm/mm | 40/10 | 40/10 | 50/12 | 50/10 | 50/10 | 55/12 |
| X gid | / | fason bwat | fason bwat | fason bwat | fason bwat | fason bwat | fason bwat |
| Y gid | / | fason bwat | fason bwat | fason bwat | fason bwat | fason bwat | fason bwat |
| Z gid | / | fason bwat | fason bwat | fason bwat | fason bwat | fason bwat | fason bwat |
| X/Y/Z Rapid vitès | m/min | 14/14/16 | 14/14/16 | 10/10/12 | 16/16/14 | 10/10/12 | 14/14/14 |
| X kondwi | dirèk | dirèk | dirèk | dirèk | dirèk | dirèk | |
| Y kondwi | dirèk | dirèk | dirèk | dirèk | dirèk | dirèk | |
| Z kondwi | dirèk | dirèk | dirèk | dirèk | dirèk | dirèk | |
| X/Y/Z koupl motè Rekòmande | NM | 14/16/16 | 14/16/16 | 16/20/20 | 24/26/26 | 24/26/26 | 26/30/30 |
| Lòt | |||||||
| Pwa machin | kg | 5500 | 5800 | 7500 | 7500 | 10000 | 11000 |
